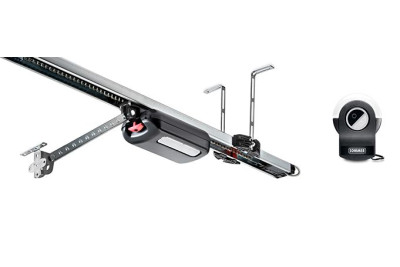

Pohon Sommer Pro+ 800

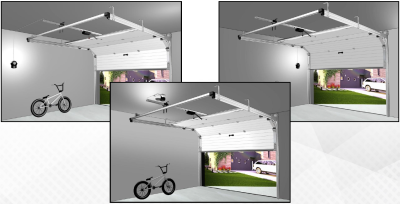

Univerzální pohon s oddělenou řídící jednotkou pro výsuvná sekční, výkyvná, výklopná (nutné speciální kování), a posuvná sekční vrata.

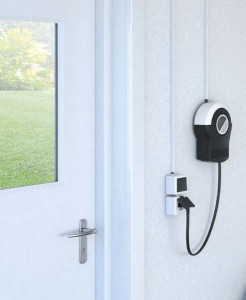

Upozornění: Elektrická zásuvka pro připojení pohonu se musí nacházet max. 1,1m od řídící jednotky pohonu!

Set obsahuje:

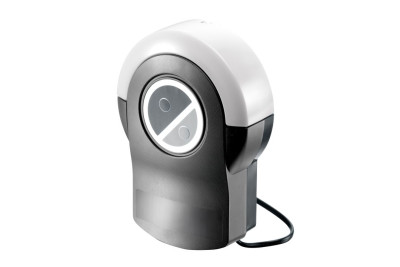

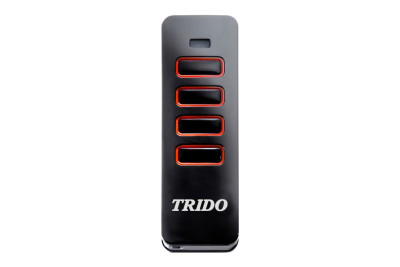

Třídílnou vodicí kolejnici včetně vozíku, řídící jednotku, upevňovací materiál (kování, kotvení do nadpraží a stropní zavěšení, posuvné rameno a konzolu na křídlo vrat, předprogramovaný čtyřkanálový ruční ovladač Pearl.

TECHNICKÉ ÚDAJE

Jmenovité napětí AC 220–240 V
Jmenovitá frekvence 50/60 Hz
Příkon v energeticky úsporném režimu < 3 W pro / < 1 W pro+
Jmenovitý provoz 3 cykly nebo 4 minuty
Paměťová místa v přijímači dálkového ovládání 40
Doba sepnutí S3 = 40 %
Provozní teplota –25 °C … +65 °C
Hodnota emisí hluku podle provozního prostředí < 59 dB(A) – jen pohon
IP krytí IP21
Třída ochrany II

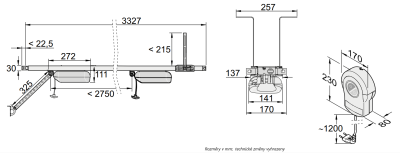

Max. pohybový zdvih 2 750 mm

Pohon Pro+ 600 Pro+ 800 Pro+ 1100
Max. tažná/tlačná síla 600 N 800 N 1100 N
Max. šířka/výška vrat 1)
Sekční vrata 4500 mm/2500 mm 6000 mm/2500 mm 8000 mm/2500 mm
Výkyvná vrata 4500 mm/2750 mm 6000 mm/2750 mm 8000 mm/2750 mm
Výklopná vrata 4500 mm/2050 mm 6000 mm/2050 mm 8000 mm/2050 mm
Posuvná sekční vrata 2) 2500 mm (4500 mm)/2500 mm 2500 mm (5750 mm)/2750 mm 2500 mm (6850 mm)/3000 mm
Zdvih pohybu (Standard) 2750 mm 2750 mm 2750 mm
Max. pohybový zdvih vč. prodloužení 4900 mm (2x 1096 mm) 6000 mm (3x 1096 mm) 7100 mm (4x 1096 mm)
Max. hmotnost vrat 120 kg 160 kg 200 kg
Max. rychlost 3) 240 mm/s 210 mm/s 180 mm/s
Příkon (energeticky úsporný režim) ≤1 W ≤1 W ≤1 W
Doba zapnutí po S3 v % 40 % 40 % 40 %
Max. počet parkovacích míst 30 50
30

1) Hodnoty se mohou lišit v závislosti na montážní poloze
2) Boční sekční vrata a lamelová vrata širší než 2 500 mm lze realizovat s odpovídajícím počtem prodloužení
3) Měřeno bez vrat

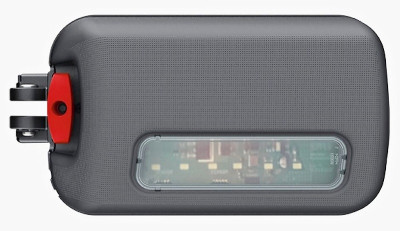

Vozík včetně 1 desky elektroniky stropního / nástěnného ovládání
• s integrovaným přijímačem FM 868.95MHz
• Osvětlení vozíku – 6 LED diod
• Vstup pro kontakt dvířek
• Vstup pro optickou bezpečnostní lištu OSE / 8,2 kΩ
• 40 paměťových míst pro nahrání dálkových ovladačů
• Zásuvná pozice USART pro Homelink nebo
• DIP spínače 1...4
Vozík lze namontovat po sestavení dráhy

Na vozík je možno přímo bez vinutého kabelu připojit:
• Bzučák - alarm - výstražná zvuková signalizace - Buzzer č. 331217043
• Paměť přídavná - Memo č. 331210373 - 450 pozic
• Zámek pro stropní pohon - Lock č. 33121651 - zamyká vozík silou 3000N
• Čidlo vzdušné vlhkosti - Senso č. 331210371
• Ukazovátko parkovací polohy - Laser set č. 331210378
• Detektor pohybu - Motion č. 331210343

Na zdroj je možno připojit následující prvky:
• Světlo LED ke stropním pohonům Pro+ - Lumi pro+ č. 3312S10205
• Varovné světlo 24V č. 3312S13645
• Tlačítko vnitřní impulsní č. 331241087 nebo Ovládací panel Wallstation - kabelový č. 331210834
• Infrazávora SOMMER č. 33125226 nebo Infrazávora do zárubně č. 33127028 nebo Infrazávora s odrazkou č. 3310RP20 nebo Infrazávora ORION č. 33121450
• Relé zásuvné - Relay č. 33127042 (funkce osvětlení i stavové)
• Zdroj záložní 24V DC, 1200mAh - Akkupack č. 33125115
• Modul výstupu pro signalizaci stavu ZAVřeno - Output OC č. 331210854
• Modul pro definované ovládání tlačítkem /OT a ZAV/ - Conex č. 331210807
